交流電機主要是指使用電流電源的電機,電機根據使用電源的不同可以分成直流電機和交流電機。變頻電機是常用電機之一,和普通交流電機一樣使用的也是交流電源,不過變頻電機和交流電機之間還是有很多區別的.

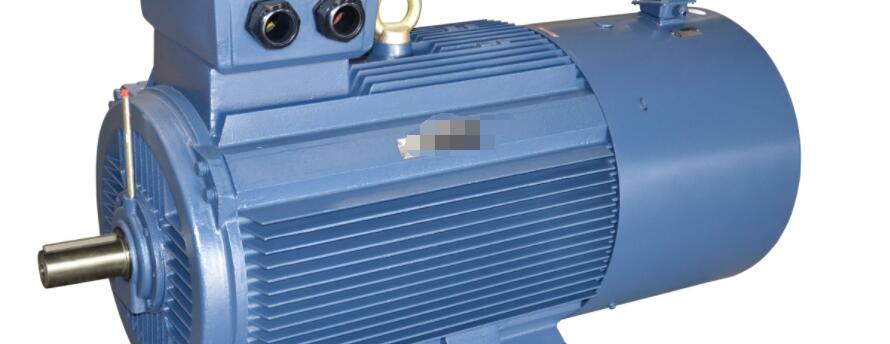

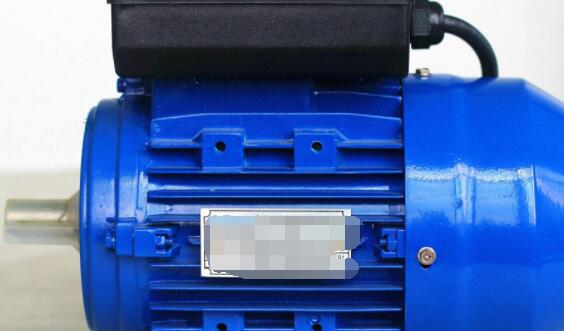

變頻電機與普通交流異步電機的區別

1.變頻電機采用數字變頻(頻率)控制來控制電機電流或電壓,以達到精確調節功率和速度的目的。 但是,需要特殊的匹配逆變器。

2.普通交流電動機只能通過模塊(模擬)電流調節來對速度進行恒定電流調節,而不能實現快速的多速和多負載調節。 但是不需要特殊配置,通用速度控制機箱就足夠了。

3.變頻電動機可以在其調速范圍內以任何速度進行調節,并且電動機不會損壞。 大多數普通的家用普通電動機只能在AC380V / 50HZ的條件下運行。 它用于頻率上采樣,但范圍不能太大,否則電動機會發熱甚至燒毀。

4.冷卻風扇和普通風扇的風扇運動使用同一條線,并且兩者在逆變器風扇中分開。 因此,當普通風扇的頻率過低時,它可能會因過熱而燒毀。

5.由于高頻磁場,變頻電動機的絕緣水平高于普通電動機。 原則上,普通電動機不能由變頻器驅動,但實際上,為了省錢,在許多需要調速的情況下,都可以使用普通電動機代替變頻電動機,但是普通電動機的調速精度卻很高 不高。 這通常是在風機和泵的節能改造中完成的。 當用普通電機替換變頻器電機時,變頻器的載波頻率應盡可能低,以減少由高頻引起的電機絕緣損壞。

1)同功率變頻電機定子和轉子的電阻更小;

減小定子電阻可降低基波銅耗,以彌補高次諧波引起的銅耗。

2)同功率變頻電機電感更低,比普通電機鐵芯截面更大,線圈匝數更多,線徑更大;

3)變頻電機的主磁路一般設計成不飽和狀態,一是考慮到高次諧波會加深磁路飽和,還可以在低頻時,提高輸出轉矩而適當提高變頻器的輸出電壓;

4)變頻電機的絕緣等級一般為F級或更高,加強對地絕緣和線匝絕緣強度,特別考慮絕緣耐沖擊電壓的能力;

5)冷卻方式為獨立強制風冷;

6)160KW以上變頻電機采用軸承絕緣措施,以防止產生的軸電流;

可以簡單的理解為變頻電機是電抗器+普通異步電機。

變頻電機與普通交流異步電機結構和設計的區別

1、變頻電機與普通交流異步電機電磁設計區別

對普通異步電動機來說,再設計時主要考慮的性能參數是過載能力、啟動性能、效率和功率因數。而變頻電動機考慮如下：

1)盡可能的減小定子和轉子電阻;

減小定子電阻即可降低基波銅耗,以彌補高次諧波引起的銅耗增。

2)為抑制電流中的高次諧波,需適當增加電動機的電感。但轉子槽漏抗較大其集膚效應也大,高次諧波銅耗也增大。因此,電動機漏抗的大小要兼顧到整個調速范圍內阻抗匹配的合理性。

3)變頻電動機的主磁路一般設計成不飽和狀態,一是考慮高次諧波會加深磁路飽和,二是考慮在低頻時,為了提高輸出轉矩而適當提高變頻器的輸出電壓。

2、變頻電機與普通交流異步電機結構設計區別

1)絕緣等級,一般為F級或更高,加強對地絕緣和線匝絕緣強度,特別要考慮絕緣耐沖擊電壓的能力。

2)對電機的振動、噪聲問題,要充分考慮電動機構件及整體的剛性,盡力提高其固有頻率,以避開與各次力波產生共振現象。

3)冷卻方式：一般采用強迫通風冷卻,即主電機散熱風扇采用獨立的電機驅動。

4)防止軸電流措施,對容量超過160KW電動機應采用軸承絕緣措施。

5)對恒功率變頻電動機,當轉速超過3000/min時,應采用耐高溫的特殊潤滑脂,以補償軸承的溫度升高。

變頻電機和交流電機的區別基本就是在這些了,在選擇電機時,我們要根據實際的需求來選擇,我們?nèi)粘Ｉ罾锸褂玫碾娫匆彩墙涣麟娫?因此交流電機使用相對來講更加便捷。
