交流變頻電機是目前主流使用的調速方式之一,交流變頻電機的優點是結構簡單,維護起來相對也相對簡單?；窘涣髯冾l電機是目前比較好的調速方式之一。

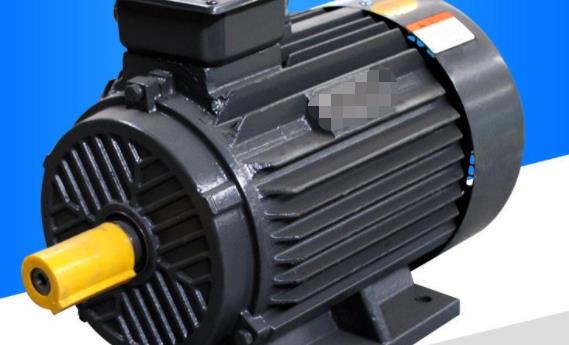

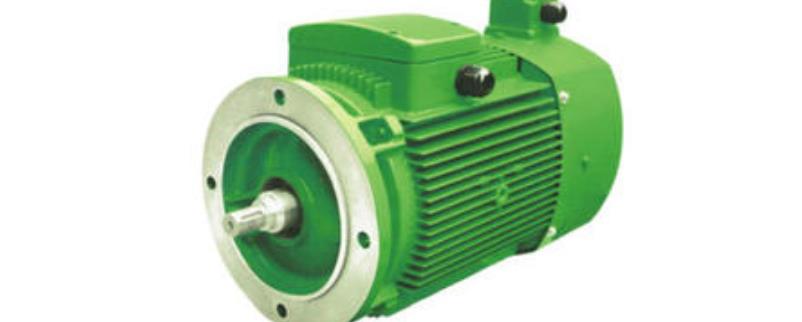

什么是交流變頻電機

1.交流變頻電機一般是特指專為變頻器驅動而設計的變頻調速電機。與普通交流電機的區別是絕緣材料采用抵抗變頻器諧波突波的特殊材料和特殊電磁設計及結構設計。這跟普通交流電機相比具有調速范圍寬,低速力矩大、低速、高速均可長期運行的特點。特別是低速時能使轉矩變化較小。

2.交流變頻調速電機實際上就是普通的電機,使用變頻交流電供電而也,所以它的機械特性跟普通的電動機一樣,描述如下：

(1)電動機有一定的起動力矩,隨著轉速升高轉矩先升高,到達最大轉矩以后,又隨著轉速升高,轉矩下降,直到同步轉速(轉差率等于1),輸出的轉矩等于0。

(2)凡是和機械方面有關的都屬于機械性能,電動機的機械性能主要就是它的轉速、輸出的轉矩兩個參數,圖中表達了這兩個參數的相互關系,又稱電動機輸出特性。

(3)交流變頻電機結構簡單,維護簡單。缺點：力矩小,有嘯叫,容易對其它設備引起干擾,交流變頻調速已經成為主流的調速方案,可廣泛應用于各行各業無級變速傳動。

3.特別是隨著變頻器在工業控制領域內日益廣泛的應用,變頻電機的使用也日益廣泛起來,可以這樣說由于變頻電機在變頻控制方面較普通電機的優越性,凡是用到變頻器的地方我們都不難看到交流變頻電機的身影。

交流變頻電機優點

1.交流變頻電機具備有啟動功能。

2.交流變頻電機采用電磁設計,減少了定子和轉子的阻值。

3.交流變頻電機適應不同工況條件下的頻繁變速。

4.交流變頻電機在一定程度上節能。

5.交流變頻電機主要采用交-直-交方式先把工頻交流電源通過整流器轉換成直流電源,然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。

交流變頻電機的主要特點

1.對于普通異步電動機,重新設計期間要考慮的主要性能參數是過載能力,啟動性能,效率和功率因數。由于臨界滑移率與工頻成反比,因此變頻電動機可以在臨界滑移率接近1時直接啟動,因此不必過多考慮過載能力和啟動性能,但是 要解決的關鍵問題是如何提高電動機的非正弦波電源的適應性。該方法通常如下：

(1)盡可能減小定子和轉子的電阻。

(2)降低定子電阻可以減少基本銅損,以補償由高次諧波引起的銅損增加。

(3)為了抑制電流中的高次諧波,有必要增加電動機的電感。但是轉子槽的泄漏電阻更大,趨膚效應也更大,并且更高的諧波銅消耗也增加了。因此,電動機泄漏電抗的大小必須考慮整個速度調節范圍內阻抗匹配的合理性。

2.逆變器電動機的主磁路通常設計為不飽和狀態。一種是考慮高次諧波會加深磁路飽和,另一種是考慮低頻以增加輸出轉矩并適當增加變頻器,輸出電壓。

交流變頻電機是常見的變頻調速的電機,主要的應用涉及各行各業。隨著交流變頻電機的技術的發展,交流變頻電機已經漸漸成為主流的調速方式,已經有取代直流變頻調速的趨勢。
